フレキシブルチューブ

ネジ込型(ウエルドタイプ)

TAF-1000(汎用ユニオン型)略号FCU

■用途:水・油・スチーム
■金具材質:FCMB,ステンレス鋼
■両端ユニオン金具付
■口径:8A〜100A
  ・FCU-FCMBユニオン
  ・SUSU-SUSユニオン
  ・BCU-BCユニオン
※ユニオンに中入れカラー時溶接(中圧汎用型)
カタログ
CEO

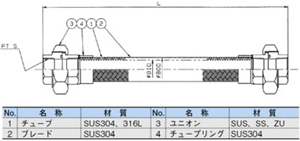

TAF-2000(ユニオン型)

■用途:水・油・スチーム
■金具材質:炭素鋼、ステンレス鋼、BC6
※絶縁ユニオン
■両端ユニオン金具付
■中高圧用
■口径:8A〜65A
  ・SSU(高圧ユニオン)
  ・SUSU(高圧ユニオン)
  ・ZUU(絶縁ユニオン)
※ユニオンにチューブを突合溶接(中高圧汎用型)
カタログ
CEO

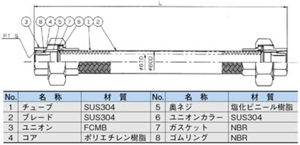

TAF-2100(Kコアユニオン型)略号KKU

■用途:水道水・赤水対策・防触用
■金具材質:FCMB、コア内蔵
■両端ユニオン金具付
■中高圧用
■口径:8A〜50A
カタログ
CEO

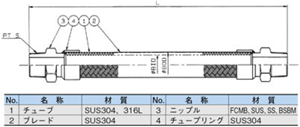

TAF-3000(ニップル固定型)

■用途:水・油・スチーム
■金具材質:炭素鋼、ステンレス鋼、黄銅
■口径:6A〜150A
  ・FCM-FCMBニップル
  ・SSM-SSニップル
  ・SUSM-BCニップル
  PTオスネジ
カタログ
CEO

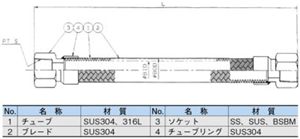

TAF-3500(メスネジ型)

■金具材質:炭素鋼、ステンレス鋼、黄銅
■口径:8A〜50A
  ・SSF-SSソケット
  ・SUSF-SUSソケット
  ・BCF-BCソケット(銀口−溶接)
  PFメスネジ
  PTメスネジ  カタログ
CEO

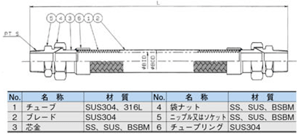

TAF-4000(メタルシール型)

■金具材質:炭素鋼、ステンレス鋼、黄銅
■口径:6A〜65A
  ・SS-SNM-SS金具
  ・SUS-SNM-SUS金具
  ・BS-SNM-BS金具(銀口−溶接)
  ※先端メスネジタイプも製作可能です。(SN、F型)
カタログ
CEO

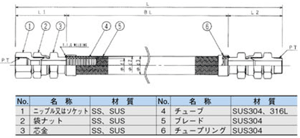

TAF-4500(ゴム金具型)

■金具材質:炭素鋼
■口径:6A〜65A
  ・SS-SN1Mゴム金具-SS金具
  ・SUS-SN1Mゴム金具-SUS金具
  ※逆シート金具も製作可能です。
  ※先端オスネジタイプも製作可能です。(SN、F型)
  カタログ
CEO

ネジ込型(ノンウエルドタイプ)

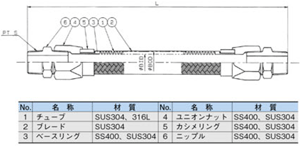

TAF-5000(メタルシール型)

■金具材質:炭素鋼、ステンレス鋼、黄銅
■両端ユニオン金具付
■口径:6A〜25A
  ・SS-MTNW-SS金具
  ・SUS-MTNW-SUS金具
  F(先端メスネジ)
  M(先端メスネジ)
カタログ
CEO

TAF01

■略号:16T・19t・25T
■口径:15A〜25A
■金具材質:黄銅、ステンレス鋼
  ※水栓用フレキ
  ※SUS316L可
  ※日協認定品可
カタログ
CEO

TAF02

■略号:14H・19H・25H
■口径:15A〜25A
■金具材質:黄銅、ステンレス鋼
  ※水栓用フレキ
  ※ファインコイル用
  ※SUS316L可
カタログ
CEO

TAF03

■略号:UO-2
■口径:15A〜50A
■金具材質:青銅鋳物
  ※上水用メーター廻り
  ※埋設用
  ※カバー付
カタログ
CEO

TAF119

■略号:TSP-1
■口径:15A〜25A
■金具材質:青銅鋳物、炭素鋼
  ※スプリンクラー
  ※巻出用
カタログ
CEO

フランジ型(ウエルドタイプ)

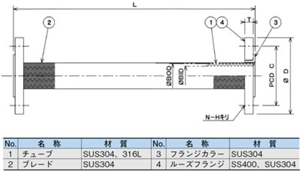

TAF-100(国土交通省仕様/中低圧用)

■略号:KR-1-1
■金具材質:炭素鋼、ステンレス鋼
■口径:15A〜300A
  ・KR-1ルーズフランジ
  ・KR-1ルーズ+固定(SUSのみ)
  ※汎用はKR-12SSBSS、チューブのみSUS外SS
  ※国土交通省仕様はKR-11SUSBSS、又はKR-11SUSBSUS
カタログ
CEO

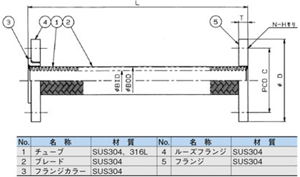

TAF-200(国土交通省仕様/中低圧用)

■略号:KR-1-2
■金具材質:炭素鋼、ステンレス鋼
■口径:15A〜300A
  ・KR-2固定フランジ
  ・KR-2ルーズ+固定(SUSのみ)
  ※汎用はKR-12SSBSS
  ※国土交通省仕様はKR-11SUSBSS、又はKR-11SUSBSUS
カタログ
CEO

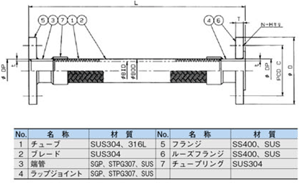

TAF-300(中高圧用)

■略号:KR-1-1-1/KR-1-2
■金具材質:炭素鋼、ステンレス鋼
■口径:15A〜300A
  ・KR-1ルーズフランジ
  ・KR-2固定フランジ
  ※高圧の場合ブレードが二重、三重になります。
  ※チューブをラップジョイントに突合に溶接
カタログ
CEO

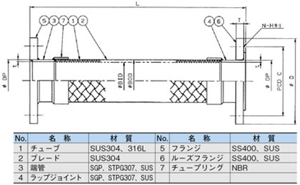

TAF-400(中高圧用)

■略号:RBR-1-1-1
■口径:20A〜500A
  ・RBR-1SUSGSS-溶接SUS仕様
  ※外装ブレードが板ブレード(フープ)
  ※タンク廻り接続用
カタログ
CEO

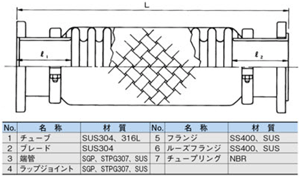

TAF-500(中高圧用)

■略号:RBR-1-2
■金具材質:炭素鋼、ステンレス鋼
■口径:40A〜500A
  ・RBR-2SUSGSS-ALLSUS仕様
  ※外装ブレードが板ブレード(フープ)
  ※タンク廻り接続用
  ※バンドタイプ
カタログ
CEO

フランジ型(ノンウエルドタイプ)

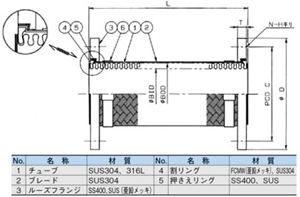

TAF-600(国土交通省仕様/低圧用)

■略号:NW
  ・チューブはアニュラー
  ・振動吸収用
  ・接続部ステンレス仕様
  ・溶接無組立構造
  ・パッキン付
  ※口径長さにより仕様圧力が変わります。
カタログ
CEO

消防認定品

TAF-700消防(第199号)認定品

消防認定品/TAF-700消防(第199号)認定品
    カタログ

TAF-800消防(危第20号)認定品

消防認定品/TAF-800消防(危第20号)認定品
    カタログ

チューブの寸法と性能

スパイラルチューブ

■構造
  ・スパイラル状になった汎用チューブ
■標準材質
  ・SUS304・SUS316L
■形式
  ・SC:クローズドピッチ
  ・SS:スタンダードピッチ
  ・KSC:クローズドピッチ
  ・KSS:スタンダードピッチ

ワンピッチチューブ

■構造
  ・単山形状になった汎用チューブ
■標準材質
  ・SUS304・SUS316L
■形式
  ・YOPC:クローズドピッチ
  ・YOP:スタンダードピッチ
  ・KOPC:クローズドピッチ
  ・KOP:スタンダードピッチ


スーパーワンピッチチューブ

■構造
  ・単山形状で柔軟性に優れている汎用チューブ
■標準材質
  ・SUS304・SUS316L
■形式
  ・TOPC:クローズドピッチ
  ・TOP:スタンダードピッチ



アニュラーチューブ

■構造
  ・柔軟性があり繰返し耐久性に優れている汎用チューブ
■標準材質
  ・SUS304・SUS316L
■形式
  ・DAC:クローズドピッチ
  ・DA:スタンダードピッチ








ファインアニュラーチューブ

■構造
  ・柔軟性があり繰返し耐久性に優れている汎用チューブ
■標準材質
  ・SUS304・SUS316L
■形式
  ・DSACSC:クローズドピッチ
  ・DSA:スタンダードピッチ



2PLYアニュラーチューブ

■構造
  ・柔軟性があり繰返し耐久性に優れ
   2重構造により安全性を向上したチューブ
■標準材質
  ・SUS304・SUS316L
■形式
  ・XAWC:クローズドピッチ
  ・XAW:スタンダードピッチ


ソフトチューブ

■構造
  ・柔軟性があり低反発力型チューブ
■標準材質
  ・SUS304・SUS316L
■形式
  ・YCC:クローズドピッチ
  ・YCS:スタンダードピッチ




ファインソフトチューブ

■構造
  ・柔軟性があり繰返し耐久性に優れている汎用チューブ
■標準材質
  ・SUS304・SUS316L
■形式
  ・TCC:クローズドピッチ
  ・TCS:スタンダードピッチ
