金属製伸縮継手

伸縮継手の種類・用途・構造

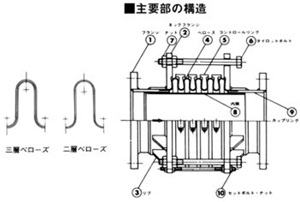

■ベローズ

伸縮継手の最も重要な部品で、高品質のステンレス鋼板から円筒状にベンデング加工を行って突合せ部をアルゴン溶接 し、溶接後ロール機構によって成形加工を行っています。加工工程中は数回焼鈍し、さらに成形されたものにも熱処理、 酸洗いなどを行って、内部応力を完全に除去し、安定したオーステナイト組織となっています。

■内筒

ベローズ内部の凹凸をカバーして、流体の圧力損失、乱流を防止するために取付けています。

■コントロールリング

コントロールリングは、ベローズ部を補強すると共に伸縮動作時ベローズの各部が均一に圧縮されるように取付けられた もので、温度、圧力に適した材料を使用しています。

■タイロットボルト

圧縮荷重を軸芯に作用させるもので伸縮継手の主要部分を保護し、複式の場合は中間円筒部を支持して自重によるたわみ を防ぎます。また、ヒンジ型、自由型以外の各種伸縮継手を圧力平衡形として横方向のみに使用する場合は内圧による推力を タイロットボルトがカバーします。

■セットボルト

伸縮継手をセットするために使用するもので、パイプラインとの配管完了後に取外します。

自由式



ヒンジ式

自由式 低圧配管の軸直角方向などの変位を吸収することができます。   ヒンジ式 配管の二方向角変位を吸収することができます。

外筒式



ユニバーサル式

外筒式 中圧配管の軸方向、軸直角方向などの変位を吸収し、外部損傷から守る構造を持っており、内圧式および外圧式があります。   ユニバーサル式






配管の二方向角変位を吸収することができます。

ロッド式



圧力バランス式

ロッド式 中圧配管の軸方向、軸直角方向などの変位を吸収することができます。   内部圧力を伸縮継手自体で吸収することができます。 圧力バランス式

コントロールリング式

  圧力バランス式
ロッド式 高圧配管の軸方向、軸垂直方向などの変位をを吸収することができます。

ジンバル式


ジンバル式 配管の四方角変位を吸収することができます。

ベローズ型

外筒式   ベローズ型伸縮継手は、各種継手の欠点をなくすと同時に、新しい長所を加えた、広範囲の分野に使用される継手として注目を集めています。

ベローズ型伸縮継手の特長

■気密性が完全である。
■十分な伸縮量と伸縮回数が選択できる。
■高温、高圧、耐蝕などあらゆる使用条件に適した構造が選択できる。
■流体熱損失、圧力損失を除去し移送コストを下げることができる。
■配管スペース、配管コストが少ない。
■保守管理が簡単。

自由型

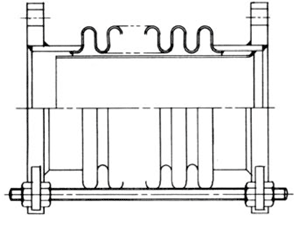

TMA

TMA 自由型 *上記以外のものも設計製作いたします。
  カタログ
■自由形伸縮継手
ベローズの両端に各種フランジまたは、パイプを溶接したもので、圧力の低い各種配管に用いられます。

■フランジ型自由式伸縮管継手 TMA-A型の用途
排気管、低圧ガス管、煙道、ダクト等の伸縮、及びポンプの振動吸収。
TMA 自由型 注)ベローズ疲労破壊回数3,000回。
ベローズのピッチ。山高、板厚、材質、使用温度、繰返回数の用い方により伸縮量、耐圧力、反力も変ります。複式も設計いたします。

ロット型

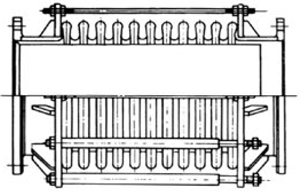

TMB

■ロット伸縮継手
自由型に、ネットリングおよびボルト、ガイドストッパーを取付けて、両面距離の調整を可能にし、比較的中圧のパイプラインに用いられます。 この種の型は、主として軸方向の伸縮を吸収するためのもので、軸直角方向の偏位は自由型ほど大きくは取れません。スペースなどの問題で、 1ヶ所で大きな伸縮量をご希望の時はW型を使用して下さい。
■フランジ型ロット式伸縮管継手TMB型の用途
低・中圧用。スチーム、油・薬品、ガス、空気、水など。
TMB型

  カタログ
■自由形伸縮継手
ベローズの両端に各種フランジまたは、パイプを溶接したもので、圧力の低い各種配管に用いられます。

■フランジ型自由式伸縮管継手 TMA-A型の用途
排気管、低圧ガス管、煙道、ダクト等の伸縮、及びポンプの振動吸収。
TMA 自由型 ※ベローズ疲労破壊回数3,000回。
ベローズのピッチ。山高、板厚、材質、使用温度、繰返回数の用い方により伸縮量、耐圧力、反力も変ります。
※複式も設計いたします。

リング型

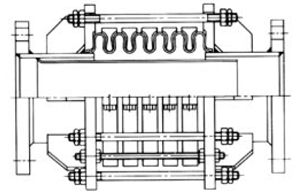

単式TMC-S

■リング型伸縮継手
ベローズの谷部に、コントロールリングをロット型に取付けたもので、内部圧力に対する補強と、ベローズ各山の伸縮を均一にして、伸縮継手の耐久性を維持します。
■フランジ型リング式伸縮管継手TMC-S型の用途
高圧用。スチーム、油・薬品、ガス、空気、水など。

TMB型

  カタログ
TMA 自由型 ※ベローズ疲労破壊回数3,000回。
ベローズのピッチ。山高、板厚、材質、使用温度、繰返回数の用い方により伸縮量、耐圧力、反力も変ります。

リング型(複式)

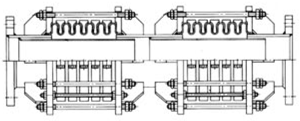

複式TMC-W

■リング型伸縮継手
ベローズの谷部に、コントロールリングをロット型に取付けたもので、内部圧力に対する補強と、ベローズ各山の伸縮を均一にして、伸縮継手の耐久性を維持します。
■フランジ型リング式伸縮管継手TMC-W型の用途
高圧用。スチーム、油・薬品、ガス、空気、水など。

リング型(複式)

  カタログ
リング型(複式) ※ベローズ疲労破壊回数3,000回。
ベローズのピッチ。山高、板厚、材質、使用温度、繰返回数の用い方により伸縮量、耐圧力、反力も変ります。

外筒型(単式)

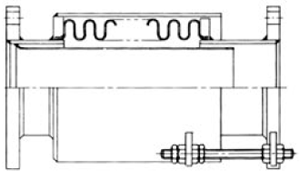

単式TMP-S

■外筒型伸縮継手
ベローズの外側(外筒)、内側(内筒)スライドシリンダーの中にベローズを抱きかかえた型になっていて、 伸縮時にスライドする構造のため、軸芯に沿ってスムーズに作動し、 圧力によりベローズがバックリングを起こさないように内・外より支えられているので安全です。
■フランジ型外筒式伸縮管継手TMP-S型の用途
中圧用。スチーム、油・薬品、ガス、空気、水など

外筒型(単式)

  カタログ
リング型(複式) ※ベローズ疲労破壊回数3,000回。
ベローズのピッチ。山高、板厚、材質、使用温度、繰返回数の用い方により伸縮量、耐圧力、反力も変ります。

外筒型(復式)

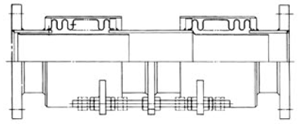

複式TMP-W

■リング型伸縮継手
ベローズの外側(外筒)、内側(内筒)スライドシリンダーの中にベローズを抱きかかえた型になっていて、 伸縮時にスライドする構造のため、軸芯に沿ってスムーズに作動し、圧力によりベローズがバックリングを起こさないように内・外より支えられているので安全です。
■フランジ型リング式伸縮管継手TMC-W型の用途
高圧用。スチーム、油・薬品、ガス、空気、水など。

外筒型(復式)

  カタログ
リング型(複式) ※ベローズ疲労破壊回数3,000回。
ベローズのピッチ。山高、板厚、材質、使用温度、繰返回数の用い方により伸縮量、耐圧力、反力も変ります。

ユニバーサル型)

TM

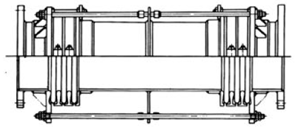

■ユニバーサル型伸縮継手
ユニバーサル型は、パイプラインの軸方向の伸縮を吸収すると共に、多量の軸直角方向の変位も同時に吸収出来る設計になっています。 軸方向の伸縮量はベローズの山数できまり、軸直角方向の変位量は二つのベローズの角変位と中間パイプの長さの組合せによって決定されます。 タイロットは中間パイプの動きを円滑にして、二つのベローズが均等に作業するように設計されています。
■ユニバーサル型伸縮継手TM型の用途

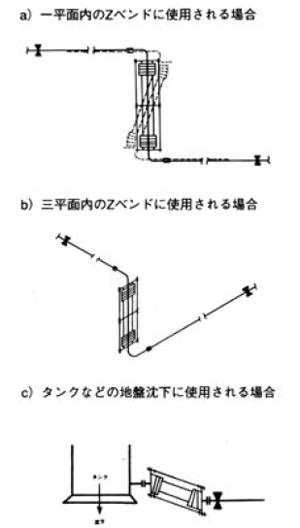

ユニバーサル型伸縮継手は、横たわみの吸収に特によく使用されていますが、横たわみの他に軸方向伸縮量も吸収できます。 最も一般的な使用方法は、90°のパイプオフセットに連結する方法です。その使用例は下記の図の通りです。

TM ユニバーサル型

  カタログ
TM ユニバーサル型
